ｻﾌﾞｳｰﾌｧｰ製作

auｵｰｸｼｮﾝで手に入れたﾎﾞｯｼｭﾏﾝのｳｰﾌｧｰBOX(ﾊﾟﾜｰｱﾝﾌﾟ付)。金額は送料込みで￥15000

当初、市販のｻﾌﾞｳｰﾌｧｰ購入を考えていたが、某ｻｲﾄを見てたら俺もｳｰﾌｧｰ作りちゃあ！！って思った。
それも、荷室の床面に設置するのではなく、ﾎﾞｰﾄﾞﾀｲﾌﾟにして、常に外から見えるようにしちゃえﾊﾞｰｼﾞｮﾝ。
ｾﾘｶｵｰﾅｰはご承知の通り、ﾎﾞｰﾄﾞを乗せるﾊﾟﾈﾙは軟弱で、ｳｰﾌｧｰを乗せると重さで変形してしまうほど・・・。
試行錯誤が必要みたいだ。
ｱﾝﾌﾟも乗せようかと思ったが、重量はかさむは、３０�a×２ｽﾋﾟｰｶｰ＋ｱﾝﾌﾟでｺﾞﾁｬｺﾞﾁｬ感は出るはということで却下。

ま、とりあえずこんな感じ(↓)にしたい・・・BOXじゃないから振動出るかな？(＠＠；)

角度もつけて、外から見ても違和感が無いようにする予定。
製作費用もできるだけ安く抑えたいな(^o^)

�@土台製作〜

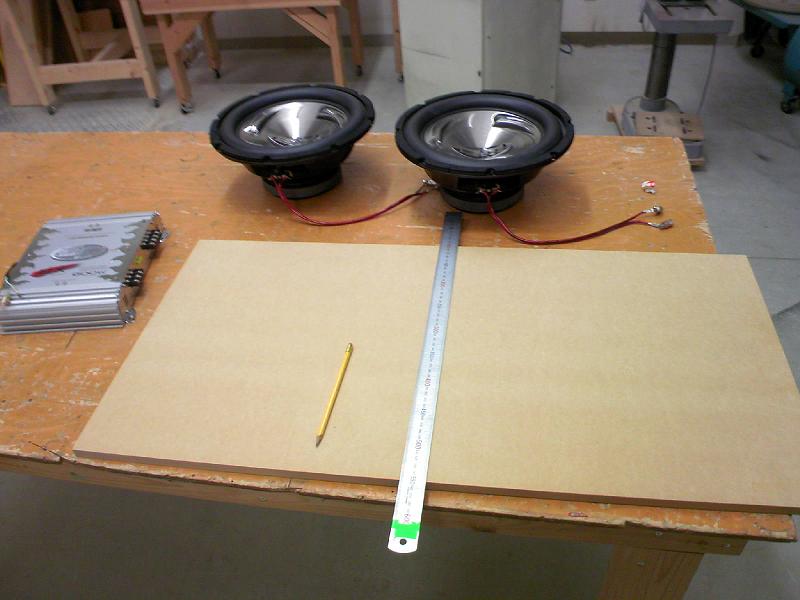

18mm厚のMDFを切り出し、ｳｰﾌｧｰに合うように穴あけ。
角度を付けたいのでｽﾍﾟｰｻｰも同時製作で、ﾎﾞﾝﾄﾞとﾈｼﾞで固定。

・・・・あれから半年・・・・

予定としてこんな感じにしようかな↓

�@土台製作〜

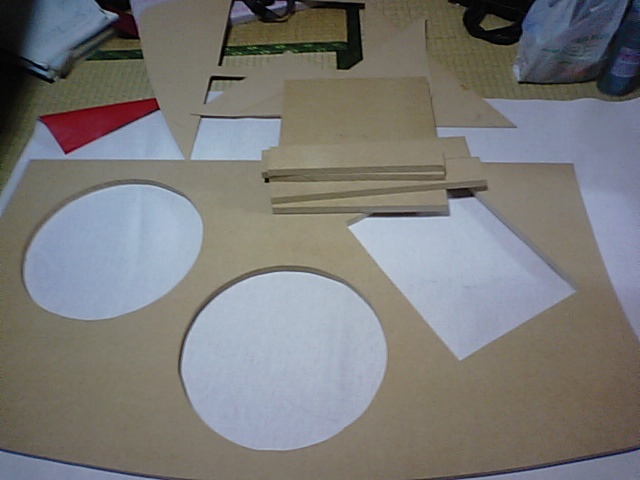

ご存知ＭＤＦを今度はボードの形に切り出すことに。

今回は3mm厚のＭＤＦも用意して、これを化粧板にしようと思う。

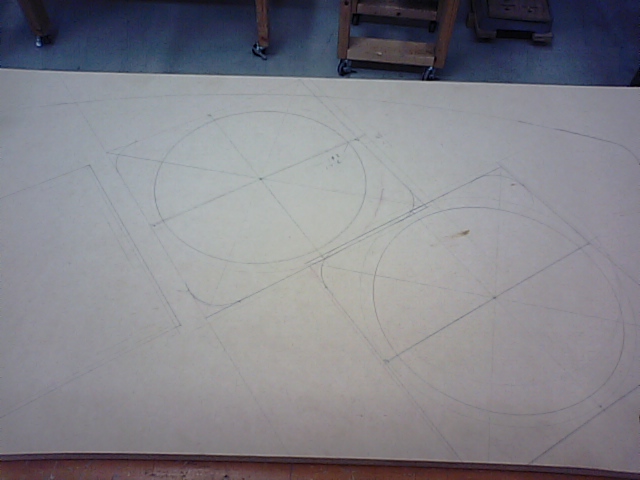

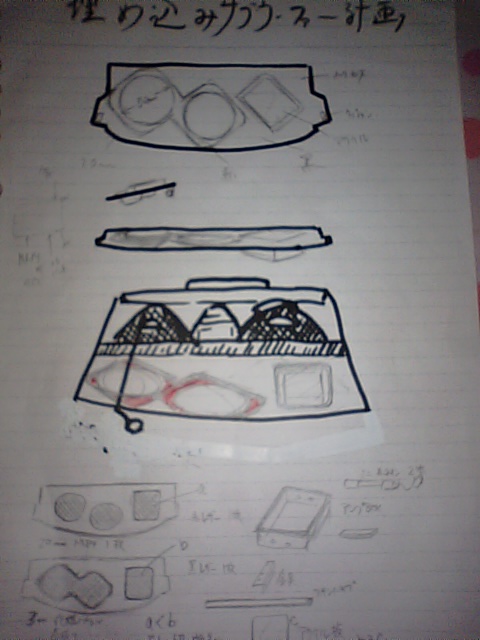

図面をあれこれ考えながら書いていく。

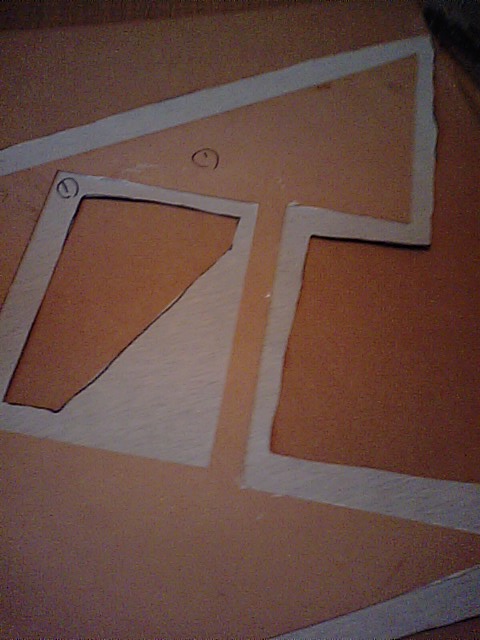

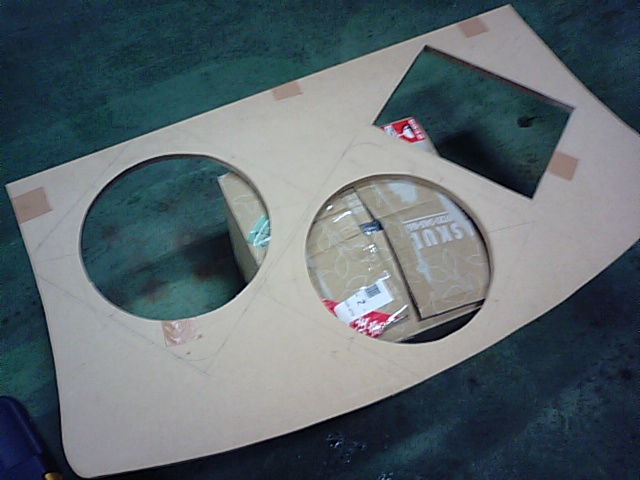

土台と化粧板をしっかり固定して枠を切り出し、共通する穴を開ける。ここでしっかり固定してずれないようにしないと、完成したら穴がずれてたり・・・。

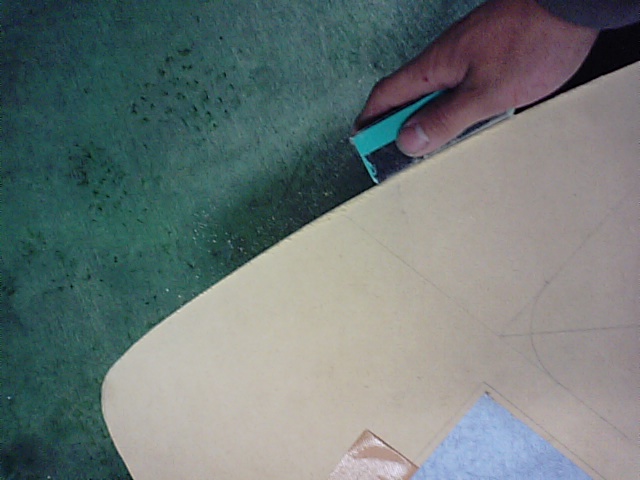

面出し作業。少し大きめに切って、この作業で俺は形の調整をした。１００番以下のｻﾝﾄﾞﾍﾟｰﾊﾟｰでやってあげると面白いように削れる削れる^^♪仕上げは４００番くらいで。

ようやくﾊﾟｰﾂが揃った。あとはﾚｻﾞｰ貼ったり組み立てたり配線通したり・・・。まだまだ先は長い・・・。

�Aﾚｻﾞｰ貼り付け

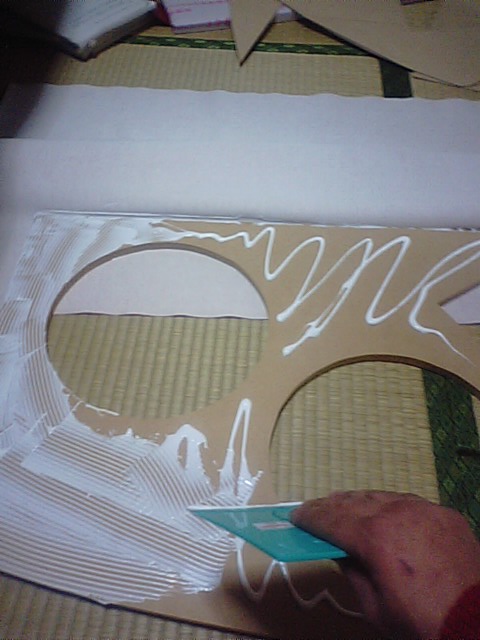

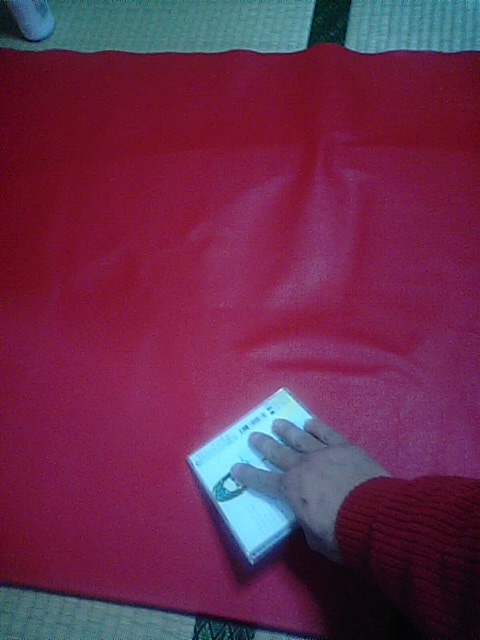

木工ﾎﾞﾝﾄﾞを薄く伸ばしてしっかり貼り付ける。
一面貼ってしっかり乾かして、角を折り曲げて次の面を貼って・・・と、焦らず時間をかけてやると初心者でも失敗しにくい。予定通りいかずに変更しないといけないところも出てくるしね。

化粧板には黒のﾚｻﾞｰを貼り付け。

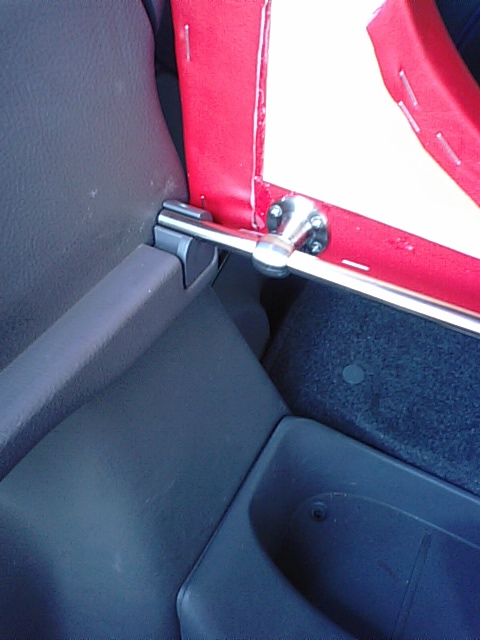

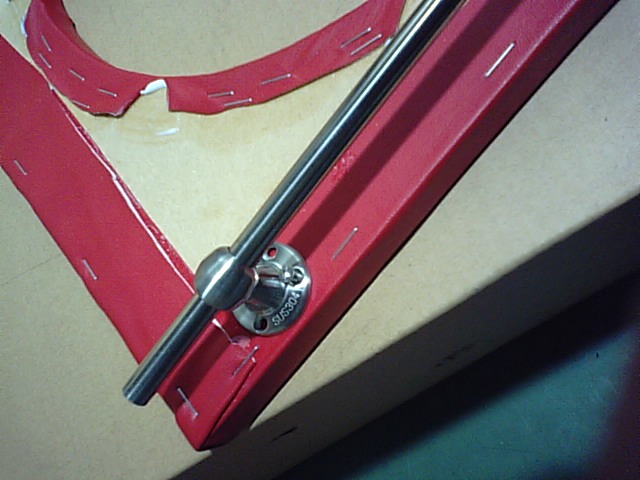

�B荷物を積むときに邪魔にならないように、純正板同様、跳ね上げ式にするためにﾊﾟｲﾌﾟを装着。
zzｾﾘｶには9mmのﾊﾟｲﾌﾟがｼﾞｬｽﾄﾌｨｯﾄする。

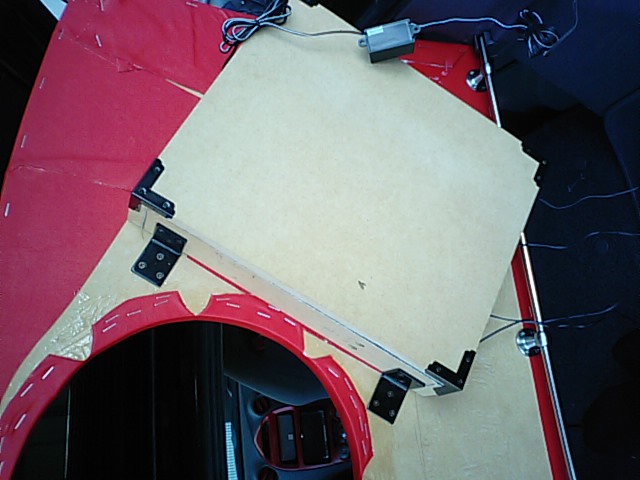

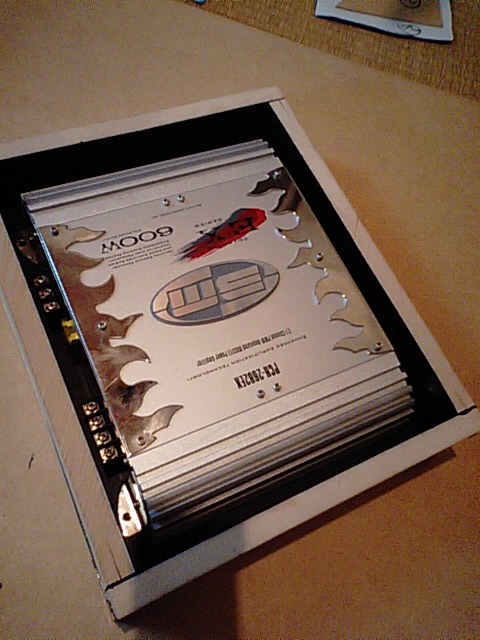

�CｱﾝﾌﾟBOX製作
内側には黒ﾚｻﾞｰ

ここまでやるか？！ってくらい頑丈に固めて仮付け。ﾊﾟｲﾌﾟと干渉する部分は削りまくる。

�D車両設置

�E配線取り回し

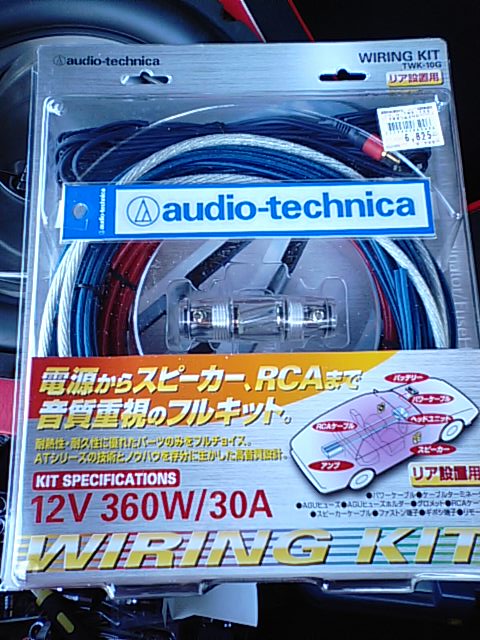

今回使用した配線はｵｰﾃﾞｨｵﾃｸﾆｶ製のﾜｲﾔﾘﾝｸﾞｷｯﾄ

今回ﾊﾞｯ直(ﾊﾞｯﾃﾘｰから直で電源を取る方法)にするのでE/Gﾙｰﾑから配線を室内に引き込む必要があり、ECU配線用の穴をしようする。
・・・が、zzｾﾘｶは穴の直後にﾌﾞﾛﾜﾕﾆｯﾄの壁が存在するため、ECU配線も室内に入ったとたん90°折れ曲がっており、E/Gﾙｰﾑから電源線を押し込んでいってもなかなかうまくいかない。
そこでﾌﾞﾛﾜﾕﾆｯﾄを取り外すことに・・・。

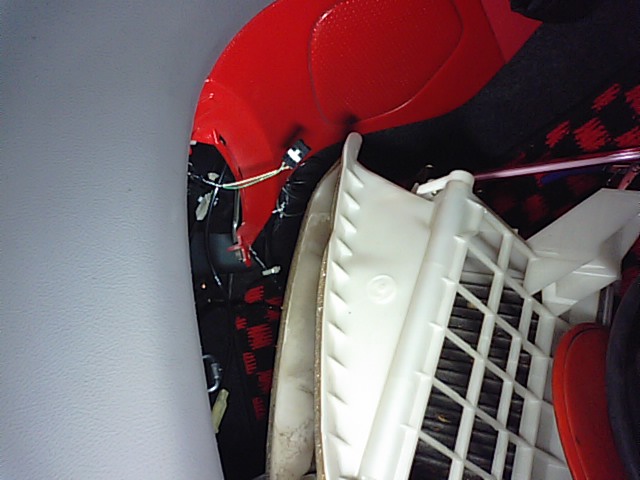

ｸﾞﾛｰﾌﾞBOXを外すとすぐに見える白い塊がﾌﾞﾛﾜﾕﾆｯﾄ。
ﾎﾞﾃﾞｨ側に付いてるﾅｯﾄを2個、ｴｱｺﾝﾕﾆｯﾄ側についてる6角ﾈｼﾞ2個、ﾌﾞﾛﾜﾕﾆｯﾄに付いてる配線・ｺﾈｸﾀを外し、気合を入れてﾕﾆｯﾄを手前に外す。

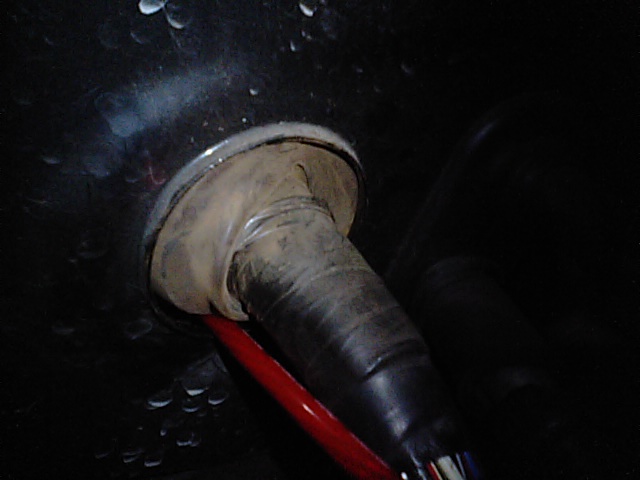

これがECU配線

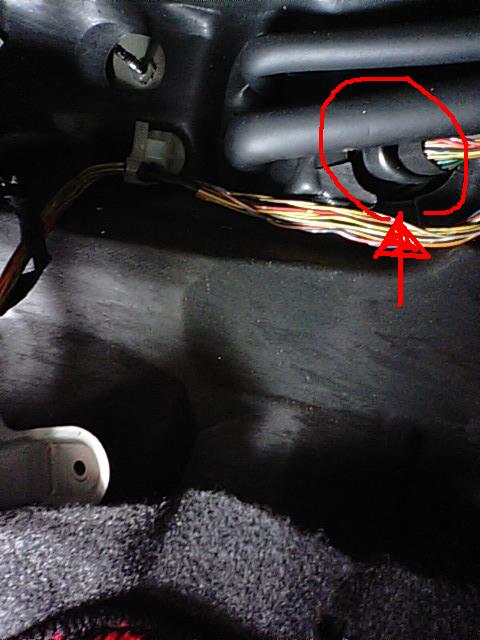

E/Gﾙｰﾑから配線を押し込んでいくと・・・

こんな感じで出てくる。ﾌﾞﾛﾜﾕﾆｯﾄがあるとここでｽﾄｯﾌﾟする。

+B(ﾊﾞｯﾃﾘから)REM(ﾅﾋﾞから)GND(ﾎﾞﾃﾞｨｱｰｽ)LINE IN(ﾅﾋﾞから<ｻﾌﾞｳｰﾌｧｰ用の線使用>)ｽﾋﾟｰｶｰ線　を配線して音の調整。

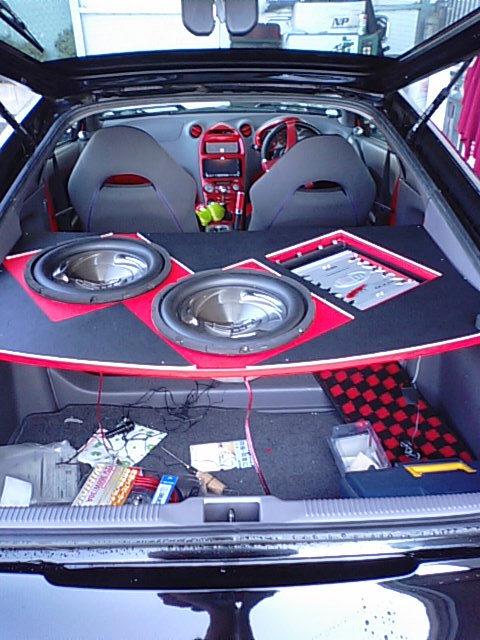

仮付けするとこんな感じに。もちろんｲﾙﾐ用のLEDとﾈｵﾝも装着済み。ｱﾝﾌﾟｽﾍﾟｰｽの上面にはｱｸﾘﾙ板を装着。

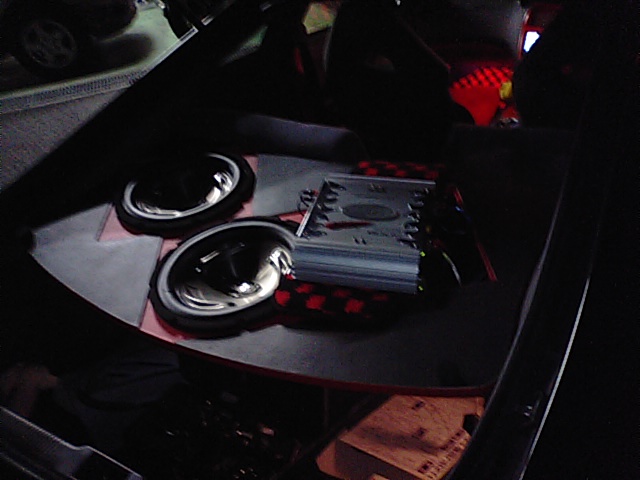

夜にはこうなる。

とりあえずこれでｳｰﾌｧｰDIYは終了。制作期間は仕事が終わってからやって1週間。今後の予定はせっかく大口径2発つけているから、そっちもｲﾙﾐで光らせようかと。
